一、適 用 范 圍
 BG系列隔水式培養供廠礦企業、大專院校、生物、農業、科研等部門作儲藏菌種、生物培養的必需設備。
二、技 術 指 標

型號	BG-50	BG-80	BG-160	BG-270
電源電壓	220V、50Hz
溫度范圍	室溫+5~65℃
溫度波動	±0.5℃
輸入功率	≤430W	≤630W	≤1030W	≤1530W
工作室尺寸	330×330×450mm	400×360×500mm	460×540×650mm	600×550×740mm

★本設備正常工作條件：
   A．環境溫度：10~30℃，相對濕度85%以下。
B．無強烈光照，無強烈腐蝕性氣體，通風良好。
C．使用電源：AC220±10%，50Hz容量不小于2KW，備有可靠接地的電源插座， 保證其正常工作和使用安全。
三、結 構 概 述
 BG系列隔水式培養箱外型，箱門和外箱門采用優質鋼板，表面烘漆，內門采用鋼化玻璃，不用打開內門即能清晰觀察箱內的培養物品，工作室采用不銹鋼薄板焊接制成，擱板采用不銹鋼絲焊接制成，擱板可以方便移動，并可任意改變擱板的高度。工作室和鋼化玻璃內門之間裝有硅橡膠密封圈，以保證內門和工作室密封。工作室外壁左、右和底部采用隔水套加熱，工作室裝有一只低噪聲小型風機促使空氣循環，微風吹拂、保證箱內溫度均勻性。箱體外殼和工作室間充填超細玻璃棉隔熱。
控溫部分采用以單片機技術的新型智能數顯溫度調節儀，用戶可根據不同要求，通過操作控制面板的觸摸鍵對溫度及時間進行設定、調節，達到試驗目的。
四、安 裝 方 法
1、操作人員需仔細閱讀使用說明書，了解、熟悉培養箱之后，才能進行安裝。
2、檢查本設備在運輸中有無損壞后，可按以下步驟進行安裝使用：
（1） 本設備安放到位后，如臺面（或地面）不平整，應予以墊平。
（2） 將橡皮管連接水龍頭和箱體進水接口。
（3）接通電源：將三芯電源插頭插入電源插座，將電源開關處在“ON”的位置，此時電源指示燈亮、溫度控制器出現數字顯示，表示設備進入工作狀態。此時本機低水位指示燈亮且報警(因此時水套內無水)。
（4）打開水龍頭，過一段時間水位逐漸升高，當低水位指示燈滅，報警消失，此時應立即關閉水龍頭，如繼續進水，高水位指示燈亮，水將溢出，損壞箱體，影響本機正常工作。當低水位指示燈亮時，應及時加水，否則會影響箱內溫度。在電源接通和注水完成后，可進入操作使用。
五、使 用 方 法
1、打開內外門，把所有還需培養的物品放入培養箱內，關好內外門。
2、在物品培養期間，除非放、取箱內物品外，**好不要打開玻璃內門，尤其不要長時間打開內門，以免影響溫度。如箱內溫度有些波動，這是正常現象。
3、根據需要選擇培養時間，培養結束后，把電源開關撥到“OFF”，如不馬上取出物品，請不要打開箱門。
4、當所需工作溫度較低時，可采用二次設定方法。如所需工作溫度為環境溫度加5℃時，**次先設定環境溫度加3℃，當溫度過沖開始回落后，然后第二次設定為環境溫度加2℃。這樣可降低和杜jue溫度過沖現象，盡快進入恒溫狀態。

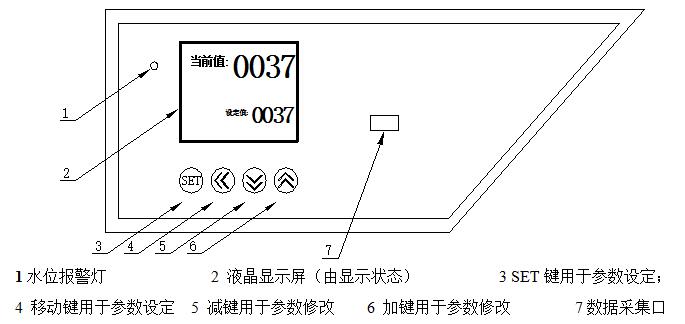

5、操作面板說明

6、設定溫度
電源開關按到“通”處，培養箱進入工作狀態，液晶屏顯示出各種提示符及參數。
1）按SET鍵進入主控設定狀態，設定值的位數閃動，用移動鍵來移動閃動數字，按加、減鍵來設定所需要溫度。
2）再按SET鍵當前值會顯示“SEL”（輸入密碼后才能進入下個程序）。
3）再按SET鍵當前會顯示箱內溫度，設定值顯示所設定的值。此時溫度已可以使用。
7、關于如何修正箱內溫度和顯示溫度之間的溫度差異：
使用前提：設備帶有修正溫度的功能，因為設備隨著地域、氣候、使用環境的差異，當您進行溫度檢測時，可能會發現：箱內用溫度檢測設備（如：溫度計等）測得的溫度（稱為實際溫度）與溫度控制儀顯示的溫度（稱為顯示溫度）有差異，不相符合或有較大的差異，可以進行溫度修正調節，溫度修正方法如下：
1）在顯示狀態時，按“SET”鍵2次，當前值：顯示SEL狀態，設定值：按加、減鍵來設定修正密碼11。
2）再按“SET”鍵，進入溫度參數設定模式，當前值：顯示為SC。
3）將設定值的數值進行調整，如果實際溫度（溫度計測得的溫度）與顯示溫度有差異，那么將工作室溫度計測得值減去儀表顯示溫度值，其結果就是“SC”的實際修正值。此值如果工作室溫度實測小于儀表顯示溫度值，那么得到的修正值是負值。
4）設定好以后，再按住“SET”鍵，當前值顯示“HL”，為斜率修正設定，不要改變默認值1000，再按SET鍵，返回到顯示狀態，此時溫度已修正好可以使用（在65℃有誤差時才可修正斜率值0~1000）。
六、注 意 事 項
1．培養箱外殼必須有效接地，以保證使用安全。
2．培養箱應放置在具有良好通風條件的室內，在其周圍不可放置易燃易爆物品。
3．培養箱內無防爆裝置，不得放入易燃易爆物品干燥。
4．箱內物品放置切勿過擠，切勿阻擋風機出風口，必須留出空間，以利于熱空氣循環。
5．箱內外應經常保持清潔，如長期不用，應將水放掉，在電鍍件上涂中性油脂或凡士林，以防腐蝕，培養箱外面套好塑料防塵罩，將培養箱放在干燥的室內，以免控溫儀受潮損壞。
6．設備發生故障，應請專業人員維修或與本廠技術部聯系，用戶請勿任意拆修。
7．本廠產品實行“三包”，從產品售出之日起，一年內如有質量問題本廠負責免費維修（人為損壞除外）。超過“三包”期的酌收修理費。
數據轉接讀卡器使用說明：
一、把采集卡插到數據轉接讀卡器的采集口上；
二、安裝讀卡器程序，將隨機讀卡器程序光盤上的程序安裝到電腦上；
三、把讀卡上器的九芯串口插到電腦主機上，電源線插到AC220V電源上；
四、打開電腦里的讀卡器程序，點擊“串口選擇”選擇正確COM口；
五、點擊“讀入”采集卡里的數據讀入電腦里；
六、點擊“分析”填寫上下報警值，點擊“確認”就完成分析過程。
注意：
一、采集卡先插到整機，五分鐘后開始每三分鐘采集一次數據；
二、采集卡第二次插到整機上，采集卡自動將**次所采集清楚；
三、連續采集紀錄8千次，共15天。

七、故 障 處 理

現    象	原    理	處    理
1．無電源	1．插座無電源	1．換插座
	2．插頭未插好或斷線	2．插好插頭或接好線
	3．熔斷器開路	3．換熔斷器
	4．電源開關未合上	4．合上電源開關
2．箱內溫度不升	1．設定溫度低	1．調整設定溫度
	2．電加熱器壞	2．換電加熱器
	3．控溫儀壞	3．換控溫儀
	4．溫度傳感器連接線松動	4．擰緊傳感器連接線螺母
3．設定溫度與箱內    溫度誤差大	1．溫度傳感器壞	1．換溫度傳感器
4．溫度失控	1．溫度傳感器固定脫落	1．固定溫度傳感器
	2．控溫儀壞，可控硅壞	2．換控溫儀，可控硅

液晶系列
隔水式恒溫培養箱
裝　箱　單


序　號	名　稱	數　量	備    注
1	設備	1臺
2	使用說明書	1份
3	合格證	1份
4	保修卡	1份
5	放水塞頭	1個
6	采集卡	1個
7	光盤	1個
8	數據轉換讀卡器	1個
9	擱板	2塊	BG-50 BG-80
		3塊	BG-160 BG-270
