SDDH315鼓風干燥箱
一.技術參數
1.**大功率:≤2.5kW
2.控溫范圍:(常溫?300)°C 3.控溫精度:±1°C 4.溫場波動:±1C
二.工作環境
1.環境溫度: (常溫~35)℃; 2.濕度:≤85%;
3.工作環境應清潔,無煙塵、揚塵及腐蝕性氣體存在; 4.工作環境應穩定,無強磁場、振動源及紅外信號存在; 5.設備應避免陽光直接照射。 6.工作電源:(187~242)VAC、(50±1)Hz,具備可靠接地線。 注: 加熱電源相的保險絲應≥30A。
7.配備水平、穩定的水泥或大理石實驗臺,推薦尺寸:長2m×寬
0.7m×高 0.7m;
三.儀器特點
1.具有預約升溫、實驗自動計時及提示實驗結束功能; 2.具有空氣干燥法、通氮干燥法; 3.自定義恒溫點及恒溫時間;
4.儀器內腔有多層擱板,適合批量實驗;
5.采用液晶顯示屏、貼膜按鍵,直觀、操作方便; 6.具有超溫、斷偶及反偶等警示功能。
四.整機結構示意圖

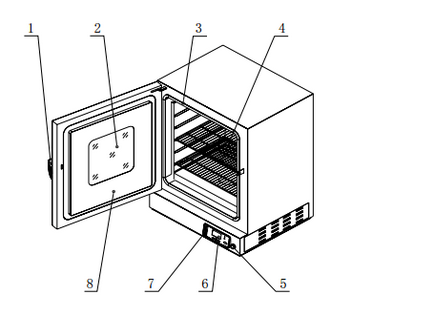

1.門把手 2.觀察窗 3.密封圈 4.擱 板 5.電源開關 6.操作及顯示界面 7.流量計 8.箱門

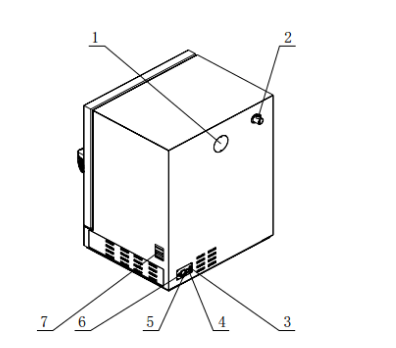

1.熱電偶校準孔位 2.排氣口 3.下載線接口 4.保險座 5.加熱電源接口 6.通氮接口 7.標牌.
五.工作原理
鼓風干燥箱具有自動控溫、鼓風、計時及氣體進、出口裝置。工作時,根據所設置的控溫溫度值、時間,進行鼓風升溫和控溫,使置于擱板的試樣在氣流中干燥。

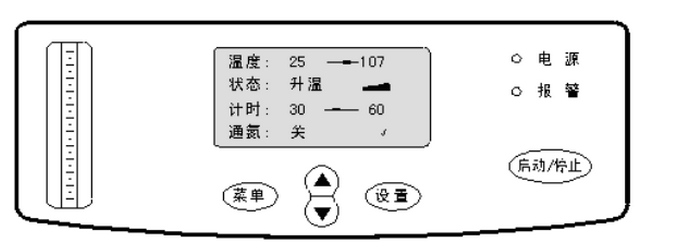

六.儀器操作及設置 1. 鍵盤及主界面

1)操作鍵區
啟動/停止: 鼓風干燥箱加熱電源的開、關鍵;
菜 單: 主界面、參數設置界面和預約設置界面的切換鍵;
設 置: 在主界面上,是倒計時的啟動/取消鍵; 在設置界面是參數
設置的保存鍵;
▲和▼: 上下移動光標或是改變參數設置位的數值或狀態。 2)提示區
①報警提示燈:當儀器出現超溫、斷偶、反偶等異常現象時報警提示燈 點亮并發出報警聲提示操作人員立即關閉電源停止工作,以免故障大。 ②電源提示燈:指示儀器是否通電正常。 3)主界面
主界面分為溫度、狀態、計時、通氮四欄
①溫度欄:箭頭前面的數字表示干燥箱內腔實際溫度,箭頭指向的數字表示設定溫度。該溫度可以在(常溫~300)℃之間任意設定。
②狀態欄:此欄用來顯示儀器當前狀態,有關爐、升溫、恒溫、降溫、超溫、斷偶、反偶等狀態提示。“ ”為儀器升溫時的動態標志。在升溫時,此標志不斷閃動,且幅度越大表示加熱功率越大。
③計時欄:箭頭指向的數字表示倒計時時間,箭頭后面的數字表示實驗需要時間,以分鐘為單位。
④通氮欄,當設置為“開”時,氮氣閥打開,此時接通氮氣瓶則進行通氮干燥法實驗;當設置為“關”時,氮氣閥關閉,此時只能進行空氣干燥法實驗。
主界面右下角的“√”或“×”是預約升溫標志。當顯示“√”時,系統啟動預約升溫功能,當預約的時間在當前日期之后才有效,否則預約無效;當顯示“×”時,系統取消預約升溫。
注意:預約升溫時請勿切斷電源,否則不能正常預約升溫。 2. 參數設置
1)按“菜單”鍵進入溫度設置界面,光標默認停留在溫度設置項,通過“▲/▼”鍵選擇所需的設置項,如溫度、系數、計時、通氮等; 2)選中所需設置項目后,按“設置”鍵,光標在該設置項目的**位閃爍,此時按“▲/▼”鍵來改變參數的數值大小或狀態,設置完成后再按“設置”鍵保存設置,且光標自動轉**下一位,當該項目設置完成后,光標自動轉**下一行。
其中溫度的設定范圍是:(常溫~300)℃;熱偶系數的設定范圍是 75~199;計時范圍是(0~4320)分鐘;通氮有開、關兩種狀態。 3)儀器溫度具有分段校正功能,根據設定的溫度段相應的選擇熱電偶系數,當目標溫度≤130℃,自動對應熱電偶系數 1;當目標溫度>130℃,自動對應熱電偶系數 2。 3. 預約升溫時間設置界面
按“菜單”鍵切換到預約升溫時間設置界面,其中日期欄只用來顯示系統日期,預約欄用來設置系統時間、預約升溫時間及取消預約升溫。 1)設置系統時間:按“菜單”鍵切換到設置預約升溫時間界面,類似于參數設置方法,設置好當前時間,然后將光標移到**后一位,將其設置為“○”,設置的時間就自動切換到日期欄,并能實時更新。 #p#分頁標題#e#
2)設置/取消預約升溫:在預約欄設置預約升溫時間,然后把光標移到**后一位,若將其設置為“√”,則預約生效,若將其設置為“×”,則取消預約。
