電熱恒溫鼓風干燥箱標準操作規程

1 目的建立DGG-9070A電熱恒溫鼓風干燥箱使用標準操作規程，規范DGG-9070A電熱恒溫鼓風干燥箱操作程序，保證該設備的正常運行

2 范圍適用于本公司DGG-9070A電熱恒溫鼓風干燥箱的運行操作。 3 責任者 DGG-9070A電熱恒溫鼓風干燥箱的運行操作人員、設備管理人員。 4 內容

4.1 設備概況

DGG-9070A電熱恒溫鼓風干燥箱是用于物品干燥、烘焙、滅菌設備，該設備外形為立式，內膽尺寸為400×400×450，容積為70升，箱體及箱門均采用優質鋼板表面烘漆，采用雙層玻璃觀察窗的結構，工作室采用優質鏡面不銹鋼板，內有由不銹鋼絲制成的多層隔板，中間層充填超細玻璃棉隔熱，電源開關、電源指示燈、控溫儀等集中于箱體正面右下部。

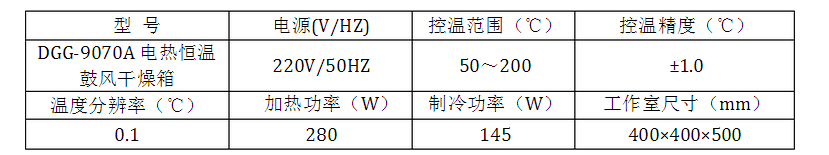

該設備采用高精度微機控溫儀，具有響應快、超調小、精度高的特點，使用輕觸按鍵設定參數，加熱恒溫系統由裝有離心式葉輪的德G優質風機、電加熱器、合適的風道結構和溫度控制器組成。當接通干燥箱電源時，風機即同時運轉，直接將位于箱內底部的電加熱器產生的熱量通過風道向上排出，經過工作室內干燥物品再吸入風機，以此不斷循環，從而使工作室內溫度達到均勻。 4.2 設備主要參數

4.4 操作前的準備

4.4.1 確認設備狀態是否處于完好已清潔。

4.4.2 取下完好已清潔狀態標識卡，掛上運行中狀態標識卡。 4.5 操作

4.5.1 設定工作溫度（**高可設定到200℃）

把需干燥處理的物品放入干燥箱內，關好箱門。把電源開關撥**“1”處，此時電源指示燈亮，控溫儀器上有數字顯示。

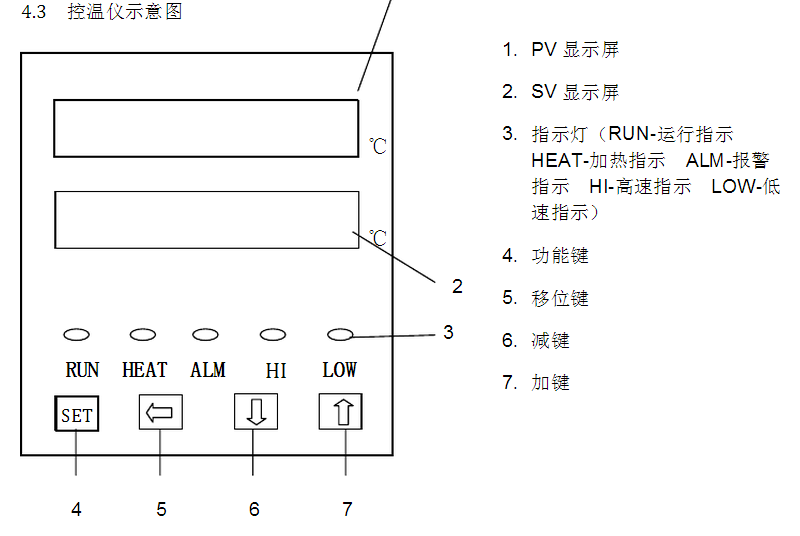

先按控溫儀的功能鍵“SET”進入溫度設定狀態，此時SV設定顯示一閃一閃，再按移鍵“ ”配合加鍵“△”或減鍵“▽”設定結束需按一下功能鍵“SET”確認。如設定溫度150 ℃，原設定溫度86.5 ℃，先按一下功能鍵“SET”再按移位鍵“ ”，將光標移**顯示器百位數字上，然后按加鍵“△”，使百位數字從“0”升**“ 1 ”，百位數字設定后，移動光標依次設定十位，個位和分位數字，使設定溫度顯示為150. 0 ℃，按功能鍵“SET”確認，溫度設定結束。按兩下“SET”鍵，儀表恢復到正常工作狀態，溫度設置完成，儀表按新的設定值運行。

設定結束后，各項數據長期保存。此時干燥箱進入升溫狀態，加熱指示燈亮。當箱內溫度接近設定溫度時，加熱指示燈忽亮忽滅，反復多次，控制進入恒溫狀態。根據不同物品不同的潮濕程度及待干燥物品性質，選擇不同的干燥時間。干燥結束后，把電源開關撥**“0”處，如馬上打開箱門取出物品時小心燙傷。

4.5.2 設定定時時間：定時功能為倒計時運行（**高可設定到9999小時）。定時設定：按SET鍵兩次，此時PV顯示屏顯示ST，SV顯示屏顯示0，并閃爍；當 PV窗顯示T 1時，進入定時設定，出廠時S V為0000 ，表示定時器不工作，如需定時1小時，用移位鍵配合加鍵，把S V窗設定為0060，定時2h，設定為0120，以次類推。設定完畢后，儀表進入定時運行狀態，此時運行指示燈閃爍；按SET鍵儀表進入定時運行狀態，此時運行指示燈閃爍。當P V > S V 時，即箱內溫度高于設定溫度時，定時開始工作，采用倒計時，同時S V 數碼管末位上的一位小數點閃爍。

定時結束，SV 窗顯示E n d，末位小數點熄滅，同時切斷加熱。按一下“SET”鍵，儀表恢復到正常的工作狀態。重新使用如定時無變化，在SV 窗顯示E n d 的狀態下，只要按 SET 鍵復位即可，如果時間有變化，則需重新設定。

定時工作時，如要觀察溫度設定，按移位鍵即可轉換。運行中，即計時開始后，重新設定時間無效。在定時結束狀態下，由于儀表溫度控制部分停止工作，PV顯示屏顯示的測量值會下降到環境溫度，如果不用定時功能，應將定時時間設置為零；在定時功能運行過程中，如發生意外斷電，重新上電后，定時剩余時間自動歸零。 4.6．特殊操作 4.6．1 跟蹤報警溫度設定

產品出廠前已設定高10 ℃，一般不要設定。如需重新設定按功能鍵“SET”5秒，儀表進入上限跟蹤報警設定狀態“AL1”在按移位鍵，配合加鍵“△”或減鍵“▽”操作，**后按功能鍵“SET 確認，跟蹤報警設定結束。 4.6．2 PID自整定使用

如果對控溫精度和波動度有較高的要求，可采用PID自整定控制，當箱內溫度**次將達到設定溫度時，先按功能鍵“SET ”5秒，儀表進入設定循環狀態“AL1”繼續按“S E T ” 使PV顯示“ATU”，SV 顯示“0000”，然后按加鍵“△”使SV顯示 “0001”，**后按功能鍵 “SET”確認，此時自整定指示燈亮，控溫儀進入PID自整定控制。

4.6.3 溫度顯示修正

由于產品出廠前都經過嚴格地測試，一般不要進行修正。如產品使用時的環境不佳，外界溫度過低或過高，會引起溫度顯示值與箱內實際溫度誤差，如超出技術指標范圍的，可以修正。具體步驟：按功能鍵“SET”約5秒，儀表進入?yún)?shù)設定循環狀態“AL1”，繼續按功能鍵“SET”，使PV顯示“SC”修正，然后按移位鍵配合加鍵“△”或減鍵“▽”操作就可以進行溫度修正。**后按鍵“SET”確認，溫度顯示值修正結束。 4.6.4 自動風速調節功能 #p#分頁標題#e#

4.6.4.1 當設備在升溫過程中，循環風機高速運行，加速工作室內空氣對流，縮短升溫時間，提高工作效率；

4.6.4.2 當工作室內的溫度接近控制溫度時，儀表自動將循環風機由高速運行調整為低速運行，使工作室的空氣平緩對流，并有效的延長循環風機壽命；

4.6.4.3 該設備出廠時已調為自動風速調節功能，如需改為高速運行狀態須由設備管理人員更改。 4.7 注意事項：

4.7.1 箱內不應放置易爆、腐蝕性化學物。

4.7.2 如果運行溫度過高，務必等到設備冷卻以后再取出物品。 4.7.3 箱內物品放置切勿過擠，須流出空間，以利熱空氣循環。 4.8 維護保養

4.8.1、本箱為非防爆干燥箱，對帶有揮發性物品切勿放入箱內，以免發生危險。 4.8.2、試品擱板（鐵絲網）的平均負荷為15公斤，放置烘件切勿使之過載。 4.8.3、不得任意卸下側門擾亂或改變線路，當發生故障后可卸下側門，按線路逐一檢查，當控溫儀發生故障，可參閱控溫儀說明書進行檢修，用戶無法排除故障時，可直按與上海醫用儀表廠聯系，送該廠用戶修理組檢修。

4.8.4、控溫儀伸入內室之感溫探頭在使用中損壞，可直接郵寄該廠進行另配。 4.8.5、每次使用完畢后，應將電源關斷，每兩周將干燥箱體內外徹底清潔一次。

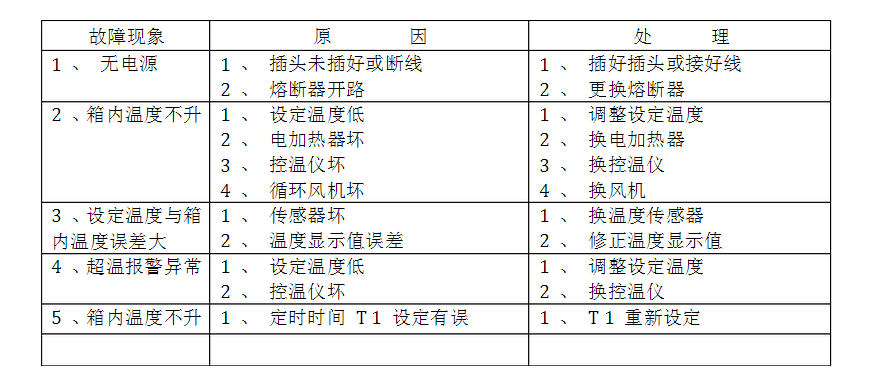

4.9、故障處理
