YN-ZD系列不銹鋼電熱蒸餾水器說明書

一、適用范圍
    本產品使用自來水，以電加熱方式產生蒸汽冷凝制取蒸餾水，供醫療衛生單位、實驗室使用。
二、主要參數

規格	蒸餾水產量（L/h）	功率（KW）	電源電壓（V）	蒸餾水：冷卻水	配置電熱管（KW）
5L/h	5	4.5	交流220	1：8.5	4.5一支
10L/h	10	7.5	交流380	1：8.5	2.5三支
20L/h	10	13.5	交流380	1：8.5	4.5三支

三、結構特點

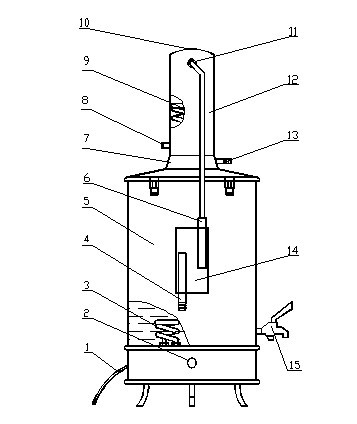

本儀器主要由冷凝器、蒸發鍋、電熱管三部分組成。主體材料均采用不銹鋼薄板與不銹鋼無縫管制成，外形美觀。電加熱管采用浸入式電熱管熱效率高。主要結構如下圖：



四、安裝要求
用戶開箱后，先應閱讀使用說明，并按圖１；圖２所示安裝，本產品需固定安裝使用，同時注意以下要求：
１．產品安全分類：Ｉ類，連續運行的普通型設備，使用時應保證保護接地良好。

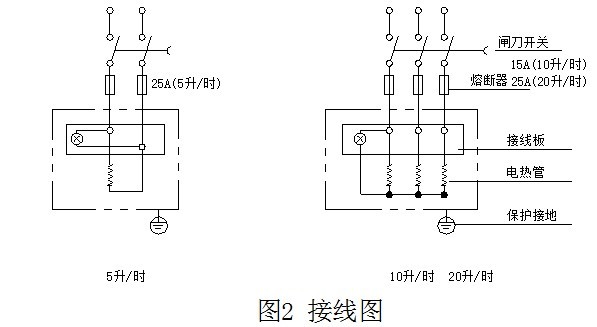

２．電源：用戶根據產品銘牌所示參數，按接線圖接線，電源插座應有可靠接地，并應配有熔斷器（用戶電路中必須安裝），保證使用安全，（5升、20升：2**；10升：1**）見（圖2）。
 ３．水源：本產品進水用Φ10軟管與蒸餾水器進水快卸接頭連接。如用戶供水管為1/2龍頭時，可在進水軟管另一端用生料帶纏繞幾圈插入1/2龍頭內孔即可。蒸餾水出口請用白色膠管連接，將所產蒸餾水引入容器內（詳見結構示意圖）。

五、使用事項
1．為查閱隨機文件標記。
 2．在電源與水源均已安裝就序后即可進行下面操作。
 3．先將放水閥關閉，開啟水源閥，使自來水從進水接頭經冷凝器，再從回水管注入蒸發鍋內，直**水位上升到溢水器高低水位指示中間處，即關閉水源。
 4．接通電源加熱，當蒸發鍋內水沸騰產生蒸汽，同時冷凝器上部出氣小孔有少量蒸汽噴出時，重新打開進水閥，配合觀察溢水器水位，調節水源開關流量**高低水位指示中間位置為止。此時有冷卻水從溢水器排出，當蒸發鍋內開始沸騰后，為了保證生產蒸餾水量，必須保證有冷卻水的供應（冷卻水是蒸餾水產量的8倍左右，只有一部分從溢水器補充到蒸發鍋內，大部分從溢水器的出水口排除）。
 5．蒸餾水出口用白膠管導入容器收集即可。
六、注意事項
1.     制備蒸餾水所用的自來水應符合《生活飲用水衛生標準》要求。
2.     在蒸發鍋未注水或溢水器未排出溢水時,切勿將工作電源開關閉合。
3.     蒸餾水器工作時，由于水源壓力不穩定，會使蒸餾水出水量及冷卻水流量可能發生較大變化，用戶應經常觀察并及時調節水量大小**溢水器規定水位。
4.     當溢水橡膠出水管與溢水器接口相接后，橡膠管的另一頭出水口在使用中溢水須直排，必須保證橡膠管排水暢通向下，其彎角須大于90°，否則溢水器將產生水位不穩。
5.     每天使用前應洗刷蒸發鍋,并將存水排凈,更換新鮮水,以保證水質。
6.     蒸餾水器內水垢，可用弱酸或弱堿溶液洗刷。
7.     新購進蒸餾水器，應先清洗，并通過2小時以上注水通電蒸發，直**取得蒸餾水符合要求,使用中切勿斷水。
8.     蒸餾水器在工作時，外表溫度較高，切勿接觸，防止燙傷。
9.     橡膠密封使用日久后會老化，用戶應及時更換。
用戶需購備件及其它事宜，請與我公司聯系。
